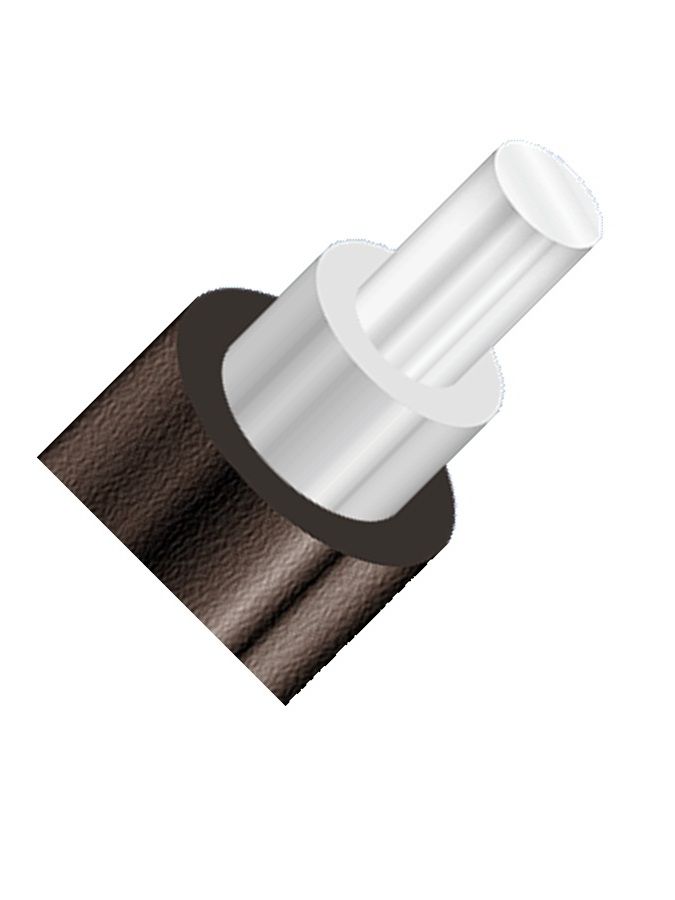

АВВГ 1х120 одножильный алюминиевый

Количество жил, шт. 1
Сечение жилы, мм • мм 120
Токовая нагрузка на 1 жилу, А 330
Мощность в 1 фазной сети (U=220V), кВт 72.6
Предельный ток односекундного КЗ, А 8 660
Электрическое сопротивление жилы, Ом/км 0.253
Жила алюминиевая круглая 7-проволочная
Изоляция поливинилхлоридная
Оболочка шланговый ПВХ пластикат
Применение прокладка стационарная
Max наружный диаметр (d), мм 20,9
Min радиус изгиба 10·d
Максимальное напряжение, В ~ ≤1000
Частота ~ тока, Гц 50
Климатическое исполнение, категория размещения УХЛ1
Гарантия 5 лет
Срок службы 30 лет
При оплате до 13:00 отправка сегодня
Транспортные службы: Новая почта, САТ или Ин Тайм
Производитель Запорожский завод
Масса товара 0.59 кг.
Одножильный алюминиевый кабель АВВГ 1х120 на напряжение переменного тока 1000 вольт

42.75 грн. с НДС
42.15 42.15 грн. с НДС / м.

м.



Конструктивные и эксплуатационные характеристики кабеля АВВГ 1х120 с алюминиевой жилой для стационарной прокладки

На странице интернет-магазина указана действительная цена кабеля АВВГ 1х120. В наличии на заводском складе в Запорожье. При получении оплаты до 13:00 сегодняшняя отправка. Доставим одной из трёх транспортно-экспедиционных служб на выбор «Новая Почта», «САТ» или «Ин Тайм» в любой город Украины. Если ищите где купить описанный проводник – обращайтесь, работаем чётко и оперативно.



Назначение и конструктивные характеристики одножильного алюминиевого кабеля с сечением 120 квадратных миллиметров

Конструктивно изделие состоит из одной токопроводящей жилы (скручена из 7 или 19 проволок) с поперечным сечением 120 квадратных миллиметров, а также изоляционного материала и защитной оболочки, которые изготовлены из поливинилхлоридного (аббревиатура ПВХ) пластиката. Допускается изготовление единого изоляционно-защитного покрова суммарной толщины 3,2 мм.

Внешний диаметр провода равняется 20,9 миллиметров. Толщина изоляции 1,5 миллиметра, толщина защитной герметичной оболочки 1,7 мм.
Погонная масса составляет 586 кг/км.

Выполнен согласно нормативному документу ГОСТ 16442 от 1980 года издания.



Электротехнические параметры силового кабеля АВВГ 1х120

Кабель подключают к силовым сетям с номинальным напряжением до 1 кВ. Испытательном переменное напряжение 3500 вольт с частотой 50 Гц.

Допустимые токовые нагрузки на жилу при укладке на воздухе / в земле / в воде – 330 / 269 / 349,7 ампер соответственно. Предельный ток короткого замыкания равен 8,66 кА.

Допустимый нагрев жилы кабеля номинальным током составляет +70°С, в аварийном режиме до +80°С (не более 8 часов из 24 часов и не больше 1000 часов за всё время работы). В случае короткого замыкания продолжительностью не дольше 4 секунд температура поднимается до +160°С. Кабель становится непригодным после замыкания, которое вызовет перегрев +350°С и более, но самовозгорания не произойдёт.

Изоляция и защитная оболочка не деформируются при температуре +80°С, а при +150°С не растрескиваются (в течение 1 часа).

Сопротивление токопроводящей алюминиевой жилы постоянному току составляет 0,253 Ом/км.
Сопротивление ПВХ изоляции при температуре +20°С – 7 МОм·км, а при +70°С – 0,005 МОм·км.



Эксплуатационные характеристики проводника АВВГ 1х120

Изделие применяют в общественных зданиях, магазинах, супермаркетах, офисных помещениях. Используют в быту, но 7 издание «Правил устройства электроустановок» (пункт 7.1.34 на странице 411) это запрещает по нескольким причинам:
  • у алюминия меньшая электропроводность по сравнению с медью (примерно в 1,64 раза), что значит при одинаковой силе тока медный кабель будет сечением 95 мм2, а алюминиевый – 120 мм2;
  • зачищенные провода при контакте с воздухом (окисляются) образуют оксидную плёнку на поверхности, у которой высокое электрическое сопротивление, что приводит к перегреву контактных соединений;
  • относительно хрупкий материал, имеет ограниченную стойкость к ударам и перегибам при прокладке.
Однако цена остаётся низкой (ниже под текстом указаны цены на медные проводники). Дешевизна часто берёт верх.

Максимальный диаметр изгиба при монтаже составляет 10·d или 209 мм.

Климатическое исполнение и категория размещения УХЛ1 и соответствует нормам, описанным в ГОСТ 15150-69.

Срок службы с момента подключения к сети составляет три десятилетия. Гарантия от производителя равна пяти годам.
